直線是CAD繪圖中非?；镜脑?。但是，line雖然簡單,，卻有很多學問,！邊肖今天將和你分享一些關于臺詞的小技巧！如果你正好遇到這些問題,，就來看看吧,！

一、線條如何加粗

1.Pedit命令

當我們畫畫時,，我們認為線條太細,。怎樣才能讓它們變得更厚,？

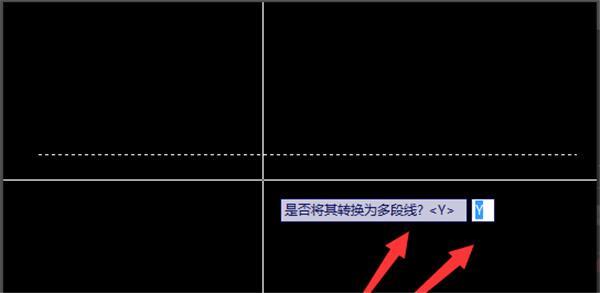

對于復合線，我們可以使用Pedit命令直接加粗,。如果是非復合線,，我們可以先輸入[y]把線轉換成復合線，然后用Pedit命令加粗~

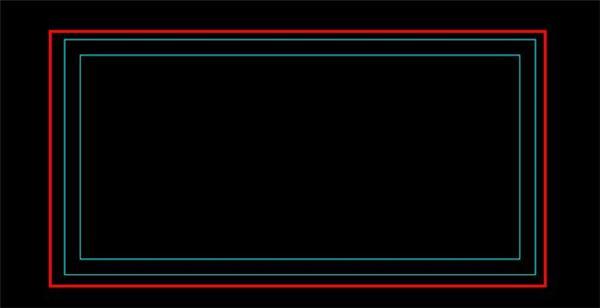

2.粗體矩形

Pedit命令一次只能加粗一行,。如果我們想要一次加厚多條線，例如矩形,，那么我們可以單擊Pedit命令下的連接選項來連接這些線并再次加厚它們,。只要是封閉圖形都可以這樣加厚~

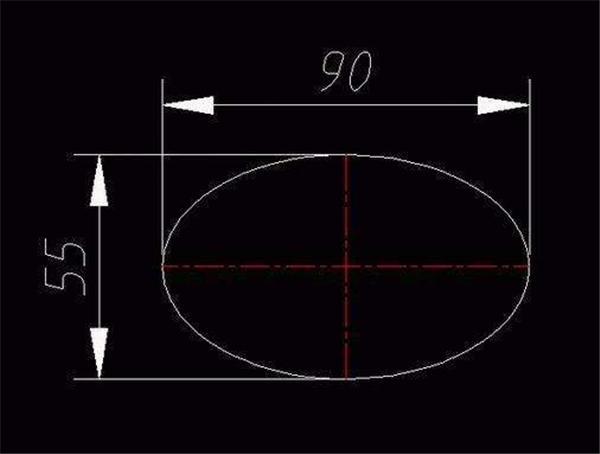

3.粗體橢圓,。

CAD中的橢圓有兩種：3354真橢圓和復合線橢圓,。復合線橢圓可以通過Pedit命令進行加厚，但是真橢圓需要先轉換成復合線橢圓才能加厚,。我們可以在[Command]命令行輸入系統變量名[ellipse],，然后按[Enter]將系統顯示的當前值0改為1，就可以轉換成復合線橢圓了,。

二,、線條長度如何修改初始單位

1.打開圖形。

在標注一條線的長度時,，往往會涉及到精度的問題,，那么我們?nèi)绾涡薷膭澗€的初始單位呢？

打開[快速CAD編輯器],，按快捷鍵Ctrl O打開我們的CAD繪圖文件,。如圖所示：

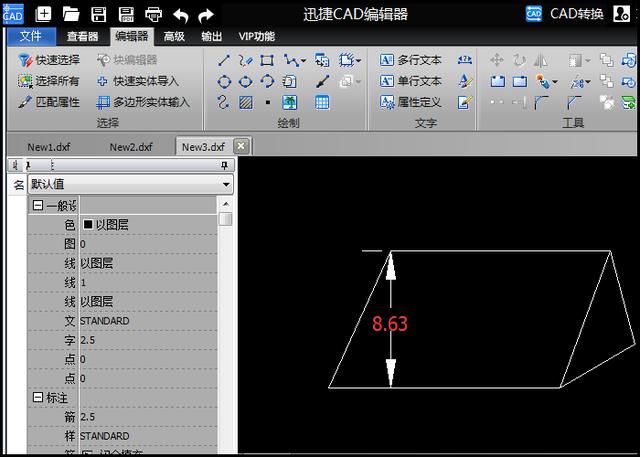

2.標記

然后我們用[mark]命令對任意線段進行標記，選擇一個點作為標記起點,，移動到長度的終點,，即終點，然后按回車鍵完成標記,。

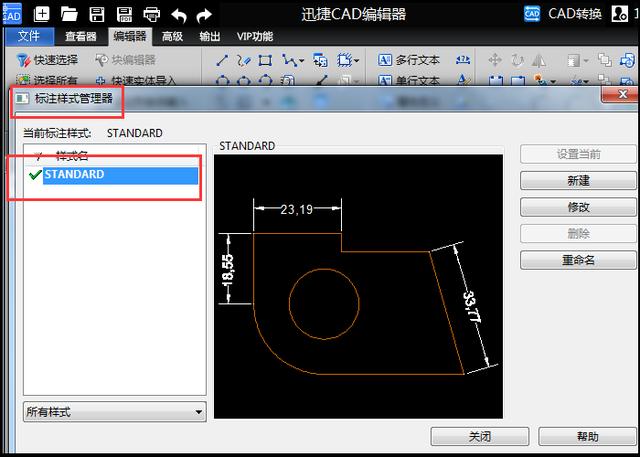

3.注釋樣式管理器

然后我們點擊【編輯器】——【正文】——【標注樣式管理器】,。在注釋樣式管理器中，可以看到樣式名稱是標準的,，如圖所示：

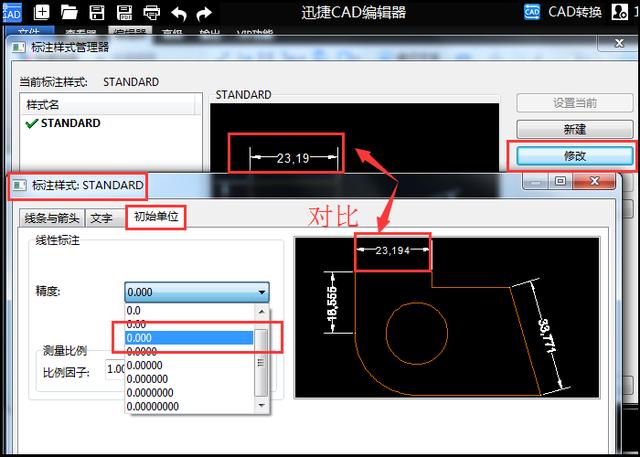

4.修改初始單位,。

點擊[修改]打開[注釋樣式標準]窗口。點擊【初始單位】——【線性打標】,，選擇并修改“精度”,。具體精度可以根據自己的需求設定~
